三、2x2直通磁光开关技术指标：
| 参数 | 单位 | 规格 | 备注 | |
| 单向 | 双向 | |||
| 波长范围 | nm | 1525~1565 | 其他波段可选 | |
| 插入损耗 | dB | 0.7（典型值）；1.1（最大值） | 0.8（典型值）；1.2（最大值） | |
| 偏振相关损耗 | dB | 0.10（典型值）；0.20（最大值） | 0.10（典型值）；0.30（最大值） | |
| 回波损耗 | dB | 45 | 30 | 典型值>50dB |
| 串扰 | dB | 40 | 30 | 典型值>50dB |
| 消光比 | dB | ≥18 | ≥18 | |
| 偏振模色散 | ps | 0.2 | ||
| 可重复性 | dB | +/-0.01 | ||
| 耐久性 | cycles | 常规 (>100Billions), 超快(>1000Billions) | ||
| 开关速度 | μs | 常规（50~200），超快（2~20） | ||
| 储存温度 | °C | -40~85 | ||
| 工作温度 | °C | -5~70 | ||
| 最大光功率 | mW | 500 | ||
| 尺寸(长x宽x高) | mm | 63×8x7 | ||

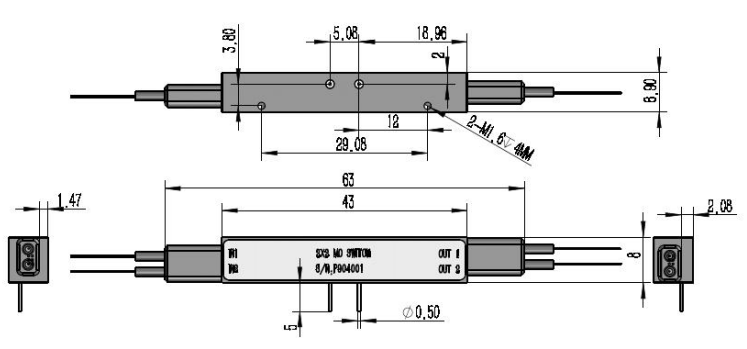

四、2x2直通磁光开关尺寸图
五、2x2直通磁光开关电气规格
| 参数 | 规格 | 单位 | |
| 定时的 | 超快的 | ||
| 开关速度 | 50~200 | 5~20 | μs |
| 开关电压(VCC) | 3（+/-5%） | 5~6 | V |
| 开关电流 | ＜200 | ＜500 | mA |
| 脉冲宽度(典型) | 1000 | 20 | μs |
| 开关频率 | ＜800 | ＜3000 | Hz |
六、引脚定义
| 开关状态 | Pin1 | Pin2 | 光输出端口 |
| 状态“0” | 1(电压=VCC) | 0(电压=GND) | IN1↔ OUT 1;IN2 ↔OUT 2 |
| 状态“1” | 0(电压=GND) | 1(电压=VCC) | IN1↔OUT 2;IN2 ↔OUT 1 |
七、v88体育qcom光电2x2直通磁光开关订购信息
| 工作模式 | 开关速度 | 波长 | 光纤类型 | 光纤 | 光纤长度 | 连接器类型 |
| 1、常规 2、双向 | 1.200~400us 2.5~20us 3. Others | 1.1525~1565 nm 2.1565-1615 nm 3. C & L Band 4. Others | 1.PM98 2.PM15 3.PM13 4.Others | 1.250μm fiber 2.900μm fiber 3.Others | 1.0.5+/-0.1 m 2.1.0+/-0.1 m 3.Others | 0.None 1.FC/UPC 2.FC/APC 3.SC/UPC 4.SC/APC 5.LC/PC 6.MU/PC 7.Others |
