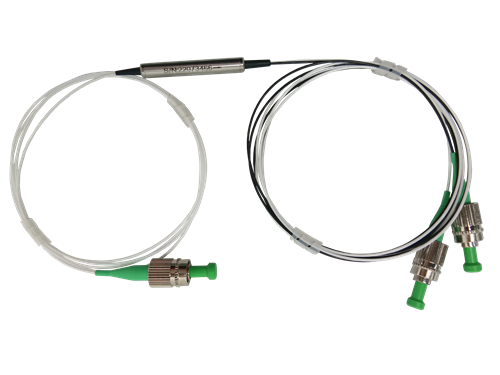

保偏光纤偏振合束器/分束器

保偏光纤偏振合束器(PBC)或偏振分束器(PBS)用于将两束正交偏振光耦合入一根光纤中，或将一根光纤中含有的正交线偏振光分别耦合到两个保偏光纤中，且偏振方向平行于保偏光纤的慢轴。双纤端(Port1和Port2)为保偏光纤；单纤端(Port 3)为普通单模光纤，也可为保偏光纤。
一、保偏光纤偏振合束器/分束器特性
低插损
高消光比
高稳定可靠性
二、保偏光纤偏振合束器/分束器应用
偏振复用/解复用器
高功率EDFA
光纤传感
光传输
三、保偏光纤偏振合束器/分束器规格参数

参数		单位	规格
中心波长		nm	1310,1550	1064,980
工作波长范围		nm	±40	±20
典型插入损耗		dB	0.4	0.4
最大插入损耗		dB	0.6	0.6
消光比		dB	22	22
方向性		dB	50
回波损耗		dB	50
承受光功率(CW)		mW	300
拉伸载荷		N	5
端口	端口1和 2	-	PM熊猫光纤
端口	端口3	-	SMF-28E、Hi1060 或 PM Panda 光纤
工作温度		°C	-5~+70
储存温度		°C	-40~+85
对于带连接器的设备，IL 高 0.3dB，RL 低 5dB，ER 低 2dB
默认连接器慢轴对齐

保偏光纤偏振合束器/分束器封装尺寸

v88体育qcom光电保偏光纤偏振合束器/分束器订购信息

中心波长	3端口的光纤类型	1,2端口的光纤类型	尾纤类型	尾纤长度	连接口
1550=1550m 1310=1310m ...... 850=850nm	1=SMF-28E 2=Hi1060 3=慢轴对齐到端口 1 4=慢轴 45°对准端口 1	1=PMPandafiber 2=SMF-28E 3=Hi1060 S=Specified	0=250裸纤 1=900μm松套管	0=0.8m 1=1m	0=FC/UPC 1=FC/APC 2=SC/UPC 3=SC/APC 4=LC/UPC 5=LC/APC
