谐波雷达

一、谐波雷达的定义：
谐波雷达是一种通过发射基波信号（如电磁波），接收目标再辐射的2次、3次甚至更高次谐波/组合波信号，并对目标进行判断、识别和探测的雷达系统。其核心在于利用目标的非线性特性（如金属结点、PN结等）产生谐波信号，从而实现与传统雷达不同的探测方式。
二、谐波雷达的特点：
高灵敏度与低误报率
强杂波抑制能力
抗无结点干扰
三、谐波雷达的应用领域：
军工电子对抗
工业设备检测
野外搜救
四、谐波雷达的参数：

参数	技术指标
产品型号	ZG-37SMA05FMCW-A
工作频段	基础发射：5.5-6.1GHz
工作频段	谐波检测：5.8GHz
天线端口瞬时脉冲功率	20W
频段合规性	发射主频：2.9GHz
频段合规性	接收主频为：5.8GHz
谐波识别精度	±3dBc（@-30dBm 输入）
相位噪声	≤-80dBc/Hz @1kHz 偏移
射频前端模块	发射链：采用高功率功率放大器和分频器，支持输出 40dBm@5.5~6.1Ghz，典型输出为 40dBm@2.9Ghz
射频前端模块	接收链：采用高精度混频芯片，混频带宽 100M
4096 点运算延迟	<2ms

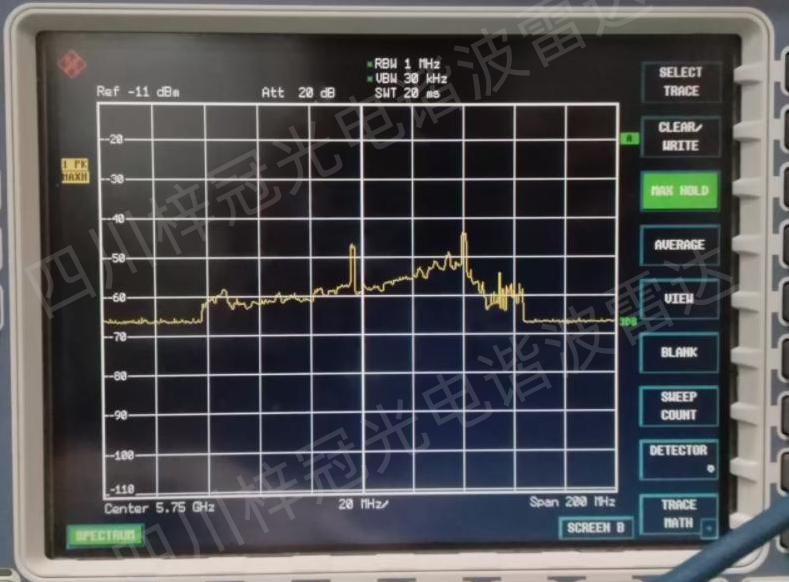

五、同步监控频谱仪接收信号，最大-45dBm

同步监控频谱仪接收信号

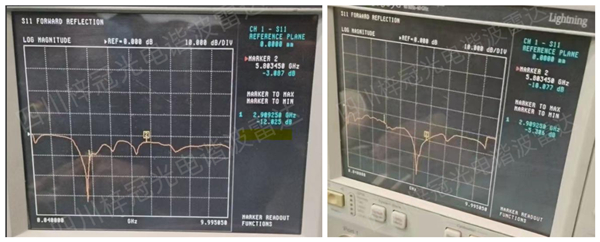

六、谐波天线同轴馈电驻波-10dB左右

2.9G和5.8G

2.9G 5.8G

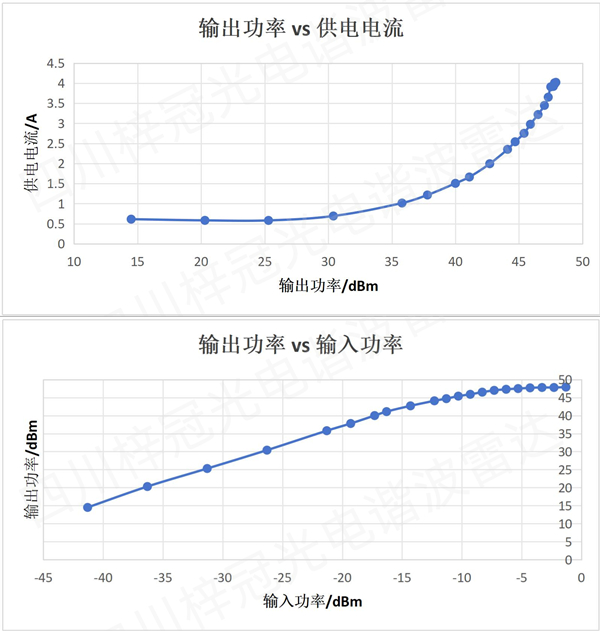

七、输入/输出/功放电流结果

输入/输出/功放电流结果

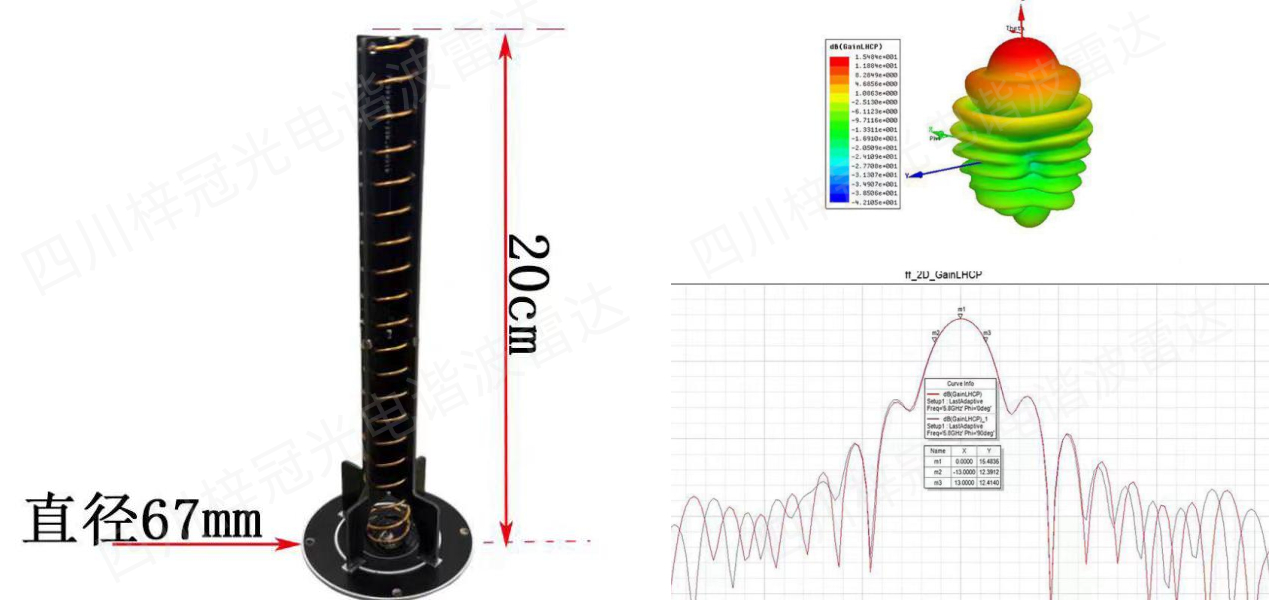

八、模块外置2.9G和5.8G螺旋天线（2.9G 尺寸大于 5.8G 尺寸）

模块外置2.9G和5.8G螺旋天线

九、v88体育qcom光电谐波雷达订购信息

ZG	发射功率	发射\接收端口	发射\接收天线连接线长度	调谐方式	是否包含谐波标签
ZG	20=20dbm 37=37dbm	SMA	05=0.5m 10=1m	FMCW	A=包含 X=不包含
