热电式激光功率计工作原理、定义、产品特性及应用领域揭秘

  热电式激光功率计：在激光加工、光纤通信、医疗美容等高精度领域，激光功率的稳定控制直接影响着设备性能与安全。当传统光电式功率计因波长敏感、易饱和等问题难以满足复杂场景需求时，热电式激光功率计凭借其“宽波段、高损伤阈值、抗环境干扰”的特性，成为激光系统研发与生产中不可或缺的“功率守门人”。

  一、热电式激光功率计的定义与核心原理：

  热电式激光功率计是一种基于热电效应的测量设备，其核心功能是将激光能量转化为可量化的电信号。其工作原理可分为三步：

  1、光能吸收：激光束照射到探头表面的宽带吸收涂层，该涂层可覆盖0.19-25μm的宽波长范围，确保从紫外到红外波段的光能高效吸收。例如，谱量光电的WTP300-PH型号，其吸收涂层在2、1064nm波长下的吸收率超过99%。

  2、热能传导：吸收的光能转化为热量，通过热电堆（由多个热电偶串联而成）传递至探测端。热电堆的塞贝克效应使两端产生温差电动势，电压值与激光功率成正比。

  3、信号处理：内置的温度补偿电路消除环境温度波动的影响，放大器将微弱电压信号放大后，通过模数转换器输出数字功率值，最终在液晶屏或上位机显示。

  二、热电式激光功率计的产品特性：

  1、波长覆盖“全光谱”

  热电式功率计可支持0.19-25μm的连续波长测量，覆盖从低功率医疗激光（如1550nm光纤激光器）到高功率工业激光（如10.6μm CO₂激光器）的全场景需求。例如，维度科技的WTP系列探头，其宽带涂层在2μm波段仍能保持±2%的测量精度。

  2、功率测量“无上限”

  通过分级设计实现微瓦级到千瓦级的跨量程测量。如谱量光电的HTP5-PH型号可精确测量100μW-5W的连续激光，而WTP300-PH型号则支持50mW-300W的高功率工业激光，最大功率密度达45kW/cm²，满足激光切割、焊接等重载场景。

  3、抗损伤能力“硬核”

  采用热电堆与金属基板的复合结构，可承受短脉冲激光的瞬时高能量冲击。例如，WTP系列探头在1ns脉冲宽度下，最大能量密度达0.3J/cm²（1064nm波长），远超光电式功率计的抗损伤阈值。

  4、环境适应性“极强”

  内置空气冷却或风冷系统，工作温度范围覆盖5℃-45℃，湿度耐受性达95%RH。手持式HWTP50-PH型号采用密封设计，可在粉尘、油污等恶劣工业环境中稳定运行。

  5、操作便捷性“拉满”

  提供表头数显与上位机软件双模式。表头采用液晶屏与按键设计，支持一键归零、数据保持功能；上位机软件可实时记录功率曲线，生成测试报告，兼容LabVIEW等工业控制平台。

  三、热电式激光功率计的应用领域：

  1、激光器研发与生产

  在光纤激光器、固体激光器的出厂测试中，热电式功率计可同时监测平均功率与脉冲能量。例如，在10kW级工业激光器老化测试中，WTP300-PH型号连续72小时监测功率波动，确保输出稳定性优于±1%。

  2、医疗激光设备校准

  在激光美容、眼科手术等场景中，严格限制激光功率以保障患者安全。热电式功率计的±2%精度可满足FDA对医疗激光设备的认证要求，例如在1550nm皮秒激光治疗仪的功率校准中，HWTP2-PH型号成为首选。

  3、光纤通信系统测试

  在光模块生产中，热电式功率计可测量光放大器（如EDFA）的输出功率与噪声系数。其宽波段特性支持C波段（1530-1565nm）与L波段（1565-1625nm）的双波段测试，提升生产效率。

  4、科研与材料加工

  在超快激光、非线性光学等前沿研究中，热电式功率计可测量飞秒激光的平均功率与脉冲重复频率。例如，在钛宝石激光器的倍频实验中，WTP15-PH型号通过积分球探头准确测量532nm绿光的输出功率。

  四、v88体育qcom光电：

  v88体育qcom光电提供以下光功率计系列产品：

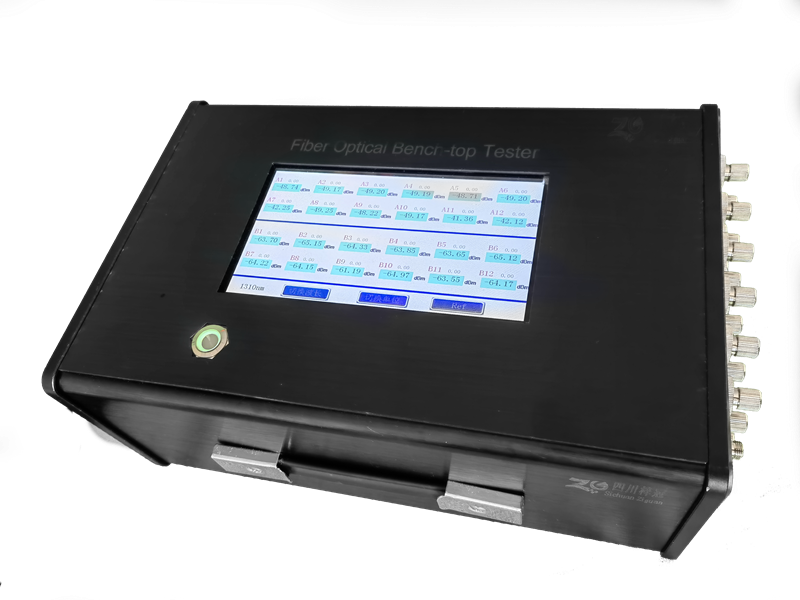

  1、台式外置光功率计：探测器外置设计，支持光纤与空间光双模式测量，性价比优于集成式设备，广泛应用于光纤CATV工程与综合布线系统。

  2、手持式光功率计：体积小巧，内置可充电电池，支持波长自动识别与数据存储，适用于光通信现场维护与教学实验。

  3、高精度光功率计模块：提供PCIe接口与SDK开发包，可集成至自动化测试系统，支持纳秒级响应速度，满足光芯片研发需求。

  梓冠光电产品通过GJB9001C-2017军工质量管理体系认证，拥有18项专利技术（含6项发明专利），其光功率计系列在偏振相关损耗（PDL）、回波损耗（RL）等核心指标上达到行业领先水平，为5G基站、量子通信、激光雷达等领域提供可靠保障。
