4通道电动光延迟线带波分
4通道电动光延迟线带波分具有多通道并行处理能力、延迟精度高、波长选择性调控、高稳定性与可靠性、智能化控制接口等特点。主要应用于光通信系统、雷达与电子对抗、量子通信、光学相干层析成像（OCT）、超声光学成像、科研与测试等领域
产品咨询
详细信息

4通道电动光延迟线带波分

一、4通道电动光延迟线带波分的定义
4通道电动光延迟线带波分是一种集成多通道光信号调控与波长选择功能的精密光学设备。其核心通过电动控制（如压电陶瓷、步进电机）动态调节光信号在光纤中的传播时间，同时支持波分复用（WDM）技术，实现多波长光信号的独立延迟控制。


二、4通道电动光延迟线带波分特性

多通道并行处理能力
延迟精度高
波长选择性调控
高稳定性与可靠性

智能化控制接口


三、4通道电动光延迟线带波分应用领域：
光通信系统
雷达与电子对抗
量子通信
光学相干层析成像（OCT）
超声光学成像
科研与测试


四、4通道电动光延迟线带波分规格参数

      参数
指标
    工作波长（nm）
1260-1650,1310-1550,可定制 850,980,10601260-1650,
    校准波长（nm）
1310-1550（可选）
    延迟范围
0~100ps
0~330ps
0~700 ps
0~1500ps
    精度10fs
    分辨率（步进）
1fs
    插入耗损
典型0.8dB,最大1.2dB
    重复性
10fs
    插入损耗变化
±0.2dB 对应0- 100ps模块
±0.3 dB 对应0- 330ps模块
±0.4dB 对应0- 700ps模块
±0.8 dB 对应1500PS模块
    回波损耗
> 55 dB
    消光比
>18 dB
    光纤类型PM1550
    传输光功率
光功率典型 500mW/可定制5W/10W/15W/20W/30W
    衰减范围
0~40dB
    衰减精度0.05dB
    DWDM间隔100GHz 保偏光纤 (C36 C34 C32 C30  1548.51nm 1550.12nm 1551.72nm 1553.33nm）
    连接头法兰 FC/APC
    工作温度
0-~65℃
    储存温度
-40~85℃

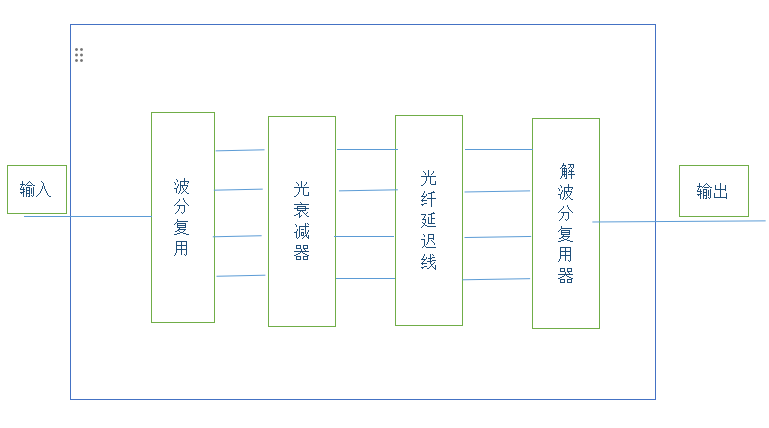

光路图


光路图


尺寸图


尺寸图


v88体育qcom光电4通道电动光延迟线带波分采购信息

ZG
通道波长延迟范围
光纤类型
光纤长度
连接头
2=2CH
4=4CH
8=8CH
16=16CH
X=XCH
5=XXX
1=1064nm
2=1310nm
3=1550nm
10=100ps
33=330ps
70=700ps
150=1500ps
XX=others
1=SMF-28E
2=PM1550
1=1.0m
NE=None
FA=FC/APC
FC=FC/PC
SA=SC/APC
XX=XXX
