二、小型可调光滤波器1064nm的特点：
高精度波长调谐
低插入损耗
使用寿命长
高隔离度
偏振无关
高稳定性
紧凑设计
可定制化
三、小型可调光滤波器1064nm的应用领域：
光纤通信系统
激光技术与工业加工
医疗美容与生物传感
科研与测试领域
四、小型可调光滤波器1064nm的参数：
| 参数 | 指标 | 单位 | |
| 波长范围 | 1064±20 | nm | |
| 插入损耗（IL） | <2.5(典型值1.5) | dB | |
| 响应时间 | ≤5 | ms | |
| 带宽@3dB | 0.8-1.2 | nm | |
| 回波损耗（RL） | ＞40 | dB | |
| 侧峰抑制比 | ≤25 | dB | |
| 偏振相关损耗 | 0.5 | ||
| 寿命 | 1*10^9 | cycles | |
| 最大输入光功率 | 20 | dBm | |
| 工作温度 | -5 | 70 | ℃ |
| 存储温度 | -40 | 85 | ℃ |
| 光纤类型 | Hi 1060 | -- | |
| 光纤长度 | 1+/-0.05m | -- | |
| 连接头类型 | FC/APC | -- | |
| 光纤套管 | 50cm裸纤，50cm 900um松套管 | -- | |
| ESD 阈值(HBM) | 500 | V | |
| DC 驱动电压 | 0~50 | V | |
备注：
1、损耗为不含头，含头需要增加0.2dB。
2、以上参数为常温测试要求。

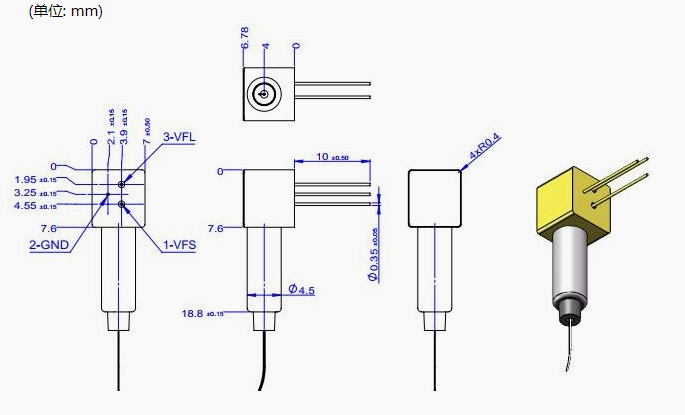

机械尺寸图
管脚定义
| 定义 | 描述 | 说明 | |
| PIN1 | VFS | 加电用于短波一侧滤波 | 1、PIN1&PIN2供电时，产品工作在1044nm-1064nm 波段。 2、加电范围:0-60V |
| PIN2 | GND | 接地 | |
| PIN3 | VFL | 加电用于长波一侧滤波 | 1、PIN3&PIN2供电时，产品工作在1064nm-1084nm 波段； 2、加电范围:0-60V |
| 注意事项： | 1、PIN1 和PIN3 不能同时供电; 2、保存与操作产品时, 请注意静电保护; 3、产品损坏电压为 65V; | ||
五、v88体育qcom光电小型可调光滤波器1064nm订购信息
例如：ZG-A-B-C-D (小型可调谐光滤波器)
| ZG | A | B | C | D |
| 可调谐范围 | 光纤类型 | 光纤长度 | 连接器类型 | |
1064±20 | Hi 1060 X:Others | 1+/-0.05m X:Others | OO:None FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC X:Others |
