1550nmMEMS光衰减器

一、1550nmMEMS光衰减器的定义
MEMS光衰减器是一种基于微机电系统技术的光学元件，通过精确控制微机械结构的运动，实现对光路中光信号强度的实时调节。它利用微机械结构的微小位移或变形，改变光信号的传输路径或反射率，从而达到衰减光信号的目的。MEMS光衰减器以其高精度、高稳定性和快速响应的特点，在光通信系统中发挥着重要作用。

二、MEMS光衰减器的特性

高精度
高稳定性
快速响应

微型化与集成化

三、1550nmMEMS光衰减器的应用范围

光通信系统
光网络管理
光器件测试
光传感领域

四、1550nmMEMS光衰减器的技术参数


参数	单位	指标	备注
波长范围	nm	1550	1260-1650nm or 980nm/1064nm 可定制
衰减类型		Normally bright or dark
衰减范围	dB	≥30
最大衰减范围	dB	≥45
插入损耗	dB	≤0.7 (0.5 Typ.)	不含连接头损耗
衰减类型		连续
波长相关损耗	dB	≤0.1	在0dB测试
波长相关损耗	dB	≤1	在20dB测试
纹波	dB	≤0.05	0.4nm 带宽在20dB测试
偏振相关损耗	dB	≤0.1	在0dB测试
偏振相关损耗	dB	≤1	在20dB测试
温度相关损耗	dB	≤0.15	在0dB测试比较
温度相关损耗	dB	≤1	在20dB测试比较
回波损耗	dB	≥55
偏振模色散	ps	≤0.5
响应时间	ms	≤2 (1 Typ.)	10-90% 光功率
承受光功率	mW	300
驱动电压	VDC	6V	在5.2v 典型是40db
功耗	mW	≤2
工作温度	℃	0 to 70
贮藏温度	℃	-40 to 85

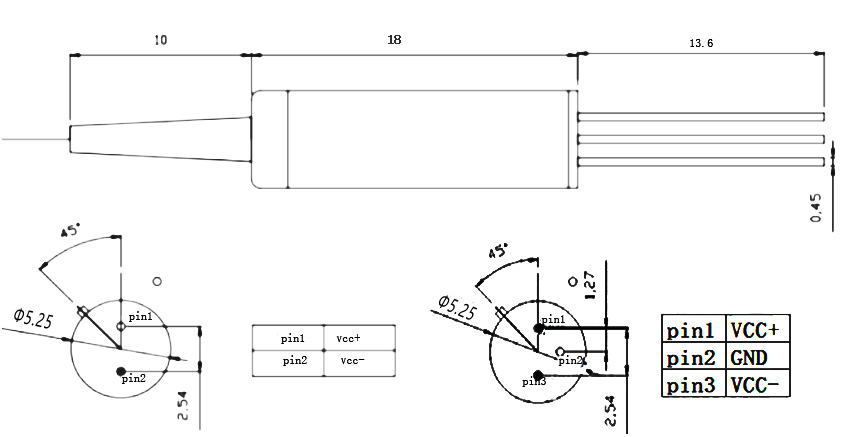

封装尺寸及管脚定义

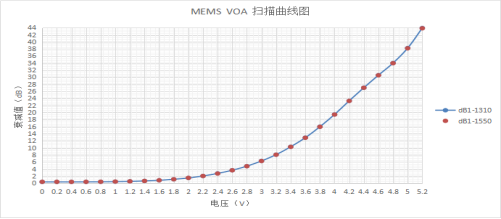

线性度

v88体育qcom光电MEMS光衰减器订货信息

VOA	端口	工作波长	光纤类型	光纤长度	连接头
1=常闭 2=常开	0101=1X1 XX=others	10=1060nm 13=1310nm 15=1550nm 16=1625nm X=others	1=裸光纤 2=900um光纤 XX=others	0=0.5m 1=1m X=others	0=None 1=FC/APC 2= FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC XX=others
